انواع کانکتور دستگاه جوش

فیش یا کانکتور دستگاه جوش چیست؟

کانکتور یا سوکت دستگاه جوش (Welding Cable Connector  یا  Quick Connector) قطعه‌ای مکانیکی-الکتریکی است که برای اتصال سریع و ایمن کابل‌های جوشکاری (کابل برق و کابل انبر) به دستگاه جوش اینورتر، رکتیفایر یا دستگاه آرگون استفاده می‌شود. این کانکتورها معمولاً به‌صورت جفت نری و مادگی عرضه می‌شوند و جریان بالا (تا ۶۰۰ آمپر) را بدون افت ولتاژ و گرم شدن بیش از حد منتقل می‌کنند.

این قطعه در ظاهر ساده است، اما انتخاب اشتباه آن می‌تواند باعث گرم‌شدن کابل، افت کیفیت جوش، ایجاد جرقه‌های ناخواسته یا حتی آسیب جدی به دستگاه جوش شود. کانکتور بخشی از خانواده اتصال‌دهنده‌های الکتریکی صنعتی است و با نام‌هایی مانند بوشن جوشکاری، فیش جوش، رابط کابل جوش، سوکت جوشکاری، Plug & Socket Welding Connector شناخته می‌شود. این قطعه در هر دستگاه جوش اعم از اینورتر، رکتیفایر، ترانس، CO2  و آرگون مورد استفاده قرار می‌گیرد.

وظیفه اصلی آن، برقراری یک اتصال مکانیکی و الکتریکی محکم، ایمن و با مقاومت کم است تا از اتلاف انرژی، گرم شدن بیش از حد و ایجاد قوس الکتریکی ناخواسته در محل اتصال جلوگیری کند. به دلیل اهمیت این قطعه در حفظ ایمنی و کیفیت جوش، استفاده از مدل‌های اورجینال و با کیفیت خوب که توانایی تحمل جریان‌های بالا را دارند، امری ضروری است.

نحوه عملکرد کانکتورهای DINSE (مدل پرکاربرد)

کانکتورهای دینسه بر اساس مکانیسم نر و مادگی عمل می‌کنند:

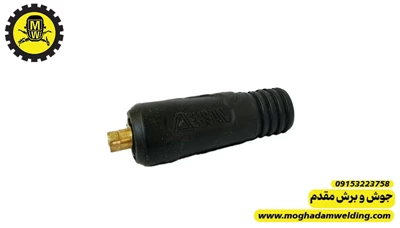

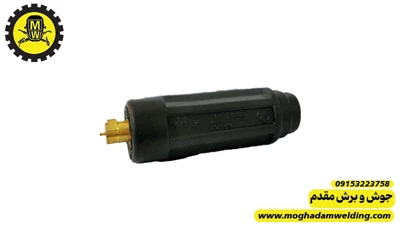

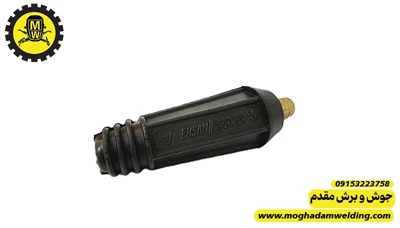

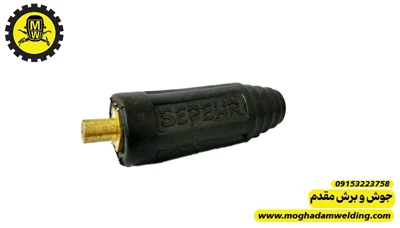

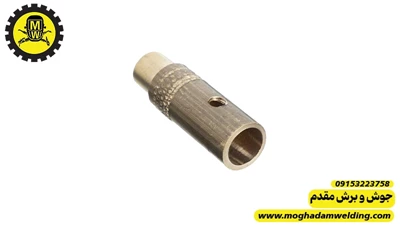

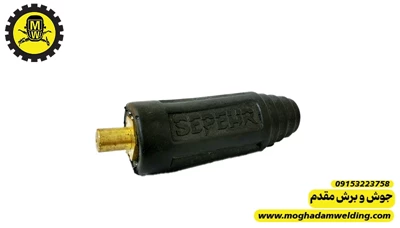

1. 1. کانکتور نر دستگاه جوش: انتهای پینی شکل که به کابل جوش متصل می‌شود.

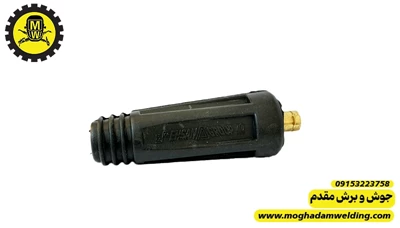

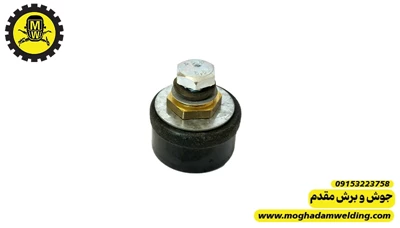

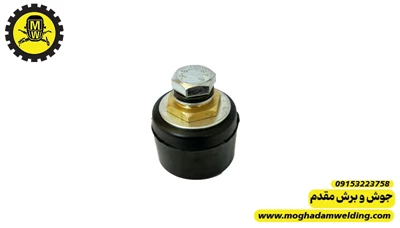

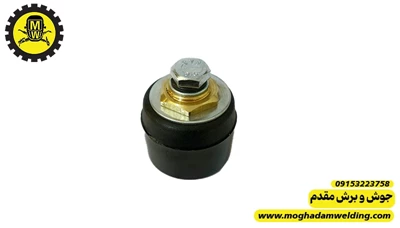

2. 2. کانکتور مادگی دستگاه جوش: سوکتی که روی پنل جلوی دستگاه جوش یا داخل کابل دیگر نصب می‌شود.

هنگام اتصال، پین نر وارد سوکت مادگی می‌شود. سپس با یک چرخش مختصر، زبانه‌های داخلی کانکتور مادگی، پین را در شیار مخصوص قفل کرده و یک اتصال مکانیکی و الکتریکی عالی را فراهم می‌کنند. این عملکرد، انتقال کامل جریان (تا 600 آمپر و بیشتر) را تضمین می‌کند و از هرگونه قطع و وصل شدن ناخواسته جلوگیری می‌نماید.

چرا کانکتور باکیفیت مهم است؟

آمارها نشان می‌دهد که 75%  از مشکلات گرم شدن کابل‌های جوشکاری در محل اتصال به دستگاه، ناشی از استفاده از کانکتورهای غیراستاندارد یا آسیب‌دیده است. با توجه به اینکه دمای دستگاه جوش در حین کار تا 80 درجه سانتیگراد هم می‌تواند بالا برود، استفاده از سوکت دستگاه جوش با عایق نامرغوب، ریسک آسیب و خطر را به شدت افزایش می‌دهد.

مزایای استفاده از کانکتورهای دستگاه جوش

1. 1.کاهش خطر برق‌گرفتگی و شوک الکتریکی برای جوشکار، با اطمینان از ایزوله بودن کامل محل اتصال.
2. 2.حفظ ولتاژ و آمپراژ خروجی دستگاه جوش، منجر به بهترین کیفیت جوش نهایی می‌شود.
3. 3.امکان جدا کردن و وصل کردن سریع کابل‌ها برای حمل‌ونقل یا تعویض جهت کاربری‌های مختلف (مثلاً تبدیل از جوشکاری قوس الکتریکی (SMAW) به جوشکاری  TIG)
4. 4.جلوگیری از فرسودگی و آسیب فیزیکی در محل اتصال کابل به دستگاه.

کاربردهای کانکتور دستگاه جوش در حوزه‌های مختلف

کانکتورهای دستگاه جوش در هر زمینه‌ای که فرآیندهای جوشکاری و برشکاری (مانند تعمیر دستگاه جوش و برش، ساخت‌وساز، خودروسازی، صنایع دریایی، خطوط لوله و...) انجام می‌شود، کاربرد دارند. به طور خاص:

• • صنعت ساخت‌وساز: برای اتصال دستگاه‌های جوشکاری در پروژه‌های عمرانی بزرگ، پل‌سازی و سازه‌های فلزی.
• • تعمیر و نگهداری و تعمیرات تخصصی: در کارگاه‌ها و توسط فعالان و گروه‌های کاری که به طور مداوم دستگاه جوش خود را جابجا می‌کنند یا نیاز به تعویض سریع کابل‌ها برای کارهای مختلف دارند.
• • آموزش تعمیر دستگاه جوش و برش: ابزاری اساسی برای آموزش نحوه کابل‌کشی صحیح و ایمن در دستگاه‌های جوش.
• • صنایع سنگین: در صنایع کشتی‌سازی، پالایشگاه‌ها، و تولید اسکلت‌های فلزی بزرگ که نیازمند جریان‌های جوشکاری بالا هستند.
• • عملیات میدانی: در مواقعی که نیاز به اتصال سریع و جدا شدن آسان کابل‌ها در محیط‌های کارگاهی یا ساختمانی وجود دارد.

انواع کانکتور دستگاه جوش براساس نحوه اتصال

کانکتور نر و مادگی دستگاه جوش بر اساس چندین مشخصه مهم، دسته‌بندی می‌شوند که شناخت آن‌ها برای انتخاب و خرید درست و بهینه حیاتی است:

1- کانکتورهای مدل Dinse (Twist-Lock)

• • عملکرد: پرکاربردترین نوع در بازار ایران و جهان. این مدل از مکانیزم چرخشی و قفل‌شونده استفاده می‌کند. کابل نر وارد سوکت مادگی می‌شود و با یک چرخش ساده (معمولاً یک‌چهارم دور)، محکم قفل می‌شود. این اتصال، بسیار محکم بوده و احتمال جدا شدن آن در حین کار تقریباً صفر است.
• • مزایا: مقاومت الکتریکی بسیار کم، اتصال سریع و مطمئن، ایمنی بالا.

2- کانکتورهای مدلTweco (Cam-Lock)

• • عملکرد: در این نوع، از یک پین با قفل بادامکی یا پیچی برای اتصال استفاده می‌شود. این مدل بیشتر در آمریکا و تجهیزات سنگین قدیمی‌تر رایج بود.
• • مزایا: بسیار بادوام در برابر سایش و آسیب‌های مکانیکی.

3- کانکتورهای اتصال سریع

عملکرد: برای مواقعی که نیاز به تعویض کابل به صورت فوق‌العاده سریع است.

انواع فیش دستگاه جوش بر اساس ویژگی کاری (آمپراژ)

مهم‌ترین معیار دسته‌بندی سوکت دستگاه جوش، میزان جریانی است که می‌توانند بدون گرم شدن بیش از حد، از خود عبور دهند. آمپراژ کانکتور باید متناسب با حداکثر جریان دستگاه جوش و سایز کابل باشد. انواع رایج در بازار به شرح زیر است:

• • فیش‌های کوچک: معمولاً برای کابل‌های 10 تا 25 میلی‌متر مربع (آمپراژ پایین تا متوسط)
• • فیش‌های متوسط: پرفروش‌ترین نوع برای کابل‌های 35 تا 50 میلی‌متر مربع (آمپراژ متوسط تا بالا)
• • فیش‌های بزرگ: برای کابل‌های 70 تا 95 میلی‌متر مربع (آمپراژهای صنعتی و سنگین)

انواع کانکتور جوشکاری بر اساس جنس و متریال

• جنس هسته (هادی)

برنج یا مس با خلوص بالا: بهترین نوع برای هدایت جریان و کاهش مقاومت.
آلیاژهای برنج روکش‌دار: پرکاربرد و دارای کیفیت خوب در برابر خوردگی.

• جنس عایق (پوسته)

لاستیک مقاوم: انعطاف‌پذیر، مقاوم در برابر حرارت، سایش و مواد شیمیایی.
پلی‌آمید/پلاستیک سخت: سبک‌تر و ارزان‌تر، اما مقاومت حرارتی و مکانیکی پایین‌تری نسبت به لاستیک دارند.

تولیدکنندگان معروف و محصولات پرفروش

شناخت برندهای مطرح، یکی از نکات مهم در راهنمای انتخاب و خرید کانکتور دستگاه جوش است که به شما اطمینان می‌دهد محصولی با استاندارد جهانی تهیه می‌کنید:

• • Dinse (آلمان): مبدع و معیار کیفیت در کانکتورهای Twist-Lock.
• • Tweco (آمریکا): تولیدکننده معروف در کانکتورهای مدل Cam-Lock.
• • Tecmo (ایتالیا): شناخته‌شده در تولید قطعات و لوازم جانبی جوشکاری.

برندهای محبوب و پرکاربرد در بازار ایران

کانکتورهای مدل Dinse با برندهای ایرانی و چینی درجه یک: به دلیل سادگی استفاده و اتصال مطمئن، کانکتورهای مدل Dinse که با متریال با کیفیت خوب و استاندارد (عمدتاً برنج یا مس) در داخل یا چین تولید می‌شوند، پرکاربردترین و پرفروش‌ترین مدل‌ها در ایران هستند.

نکات مهم، ملاحظات ایمنی و راهنمای انتخاب و خرید فیش دستگاه جوش

هنگام خرید کانکتور نر و مادگی دستگاه جوش، برای اطمینان از ایمنی و کارایی، باید به فاکتورهای زیر توجه کنید. این موارد، برای هر شخص یا گروه کاری که درگیر جوشکاری است، حیاتی است:

1. تناسب آمپراژ

همواره کانکتوری انتخاب کنید که حداکثر آمپراژ آن بیشتر یا مساوی با حداکثر جریان خروجی دستگاه جوش شما باشد. (مثلاً برای دستگاه 250 آمپر، از سوکت‌های 35-50 استفاده کنید.) استفاده از کانکتور کوچک‌تر، منجر به گرم شدن، ذوب شدن عایق و خطر برق‌گرفتگی می‌شود.

2. قطر کابل و قطر پین

سایز کانکتور (مثلاً 35-50) باید با سایز کابل جوش شما مطابقت داشته باشد تا اتصال کابل به پین داخل سوکت، محکم و بدون شل شدگی باشد. شل بودن اتصال کابل و کانکتور، مقاومت را افزایش داده و باعث گرمای شدید می‌شود.

3. کیفیت مواد اولیه (هادی و عایق)

کیفیت هادی داخلی (مس یا برنج) و عایق خارجی (لاستیک یا پلاستیک مقاوم) را بررسی کنید. هادی با خلوص بالا، جریان برق را با کمترین اتلاف هدایت می‌کند و عایق با کیفیت خوب از نشت جریان و آسیب‌های مکانیکی جلوگیری می‌کند. کانکتورهای اصلی دارای هادی‌های سنگین‌تر و یکپارچه‌تری هستند.

4. نحوه اتصال

مدل Twist-Lock (دینسه) به دلیل قفل شدن مطمئن و سرعت نصب بالا، برای اکثر کاربری‌ها، از جمله مصارف عمومی و صنعتی، توصیه می‌شود.

5. توجه به محیط کار

اگر در محیط‌هایی با دمای بالا یا با خطر پاشش مواد شیمیایی کار می‌کنید، مدل‌هایی با پوشش لاستیکی مقاوم‌تر و نسوز انتخاب کنید.

خرید و قیمت کانکتور دستگاه جوش از فروشگاه جوش و برش مقدم

ما در فروشگاه جوش و برش مقدم، به عنوان مرکز فروش تخصصی در مشهد، انواع کانکتور دستگاه جوش را از مدل‌های ارزان تا بهترین و اصلی‌ترین با تضمین اورجینال بودن و قیمت رقابتی، چه برای خرید تک و چه برای خرید عمده (مخصوص همکاران و کارگاه‌ها)، به مشتریان خود در سراسر شهرهای ایران ارائه می‌دهیم. ما همچنین در حوزه فروش قطعات الکترونیکی و مکانیکی مرتبط با دستگاه جوش نیز فعال هستیم و می‌توانیم در ت
