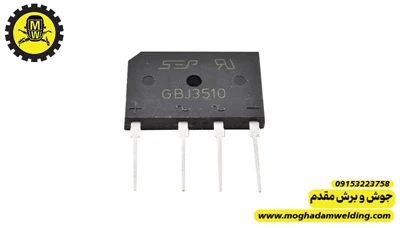

پل دیود | یکسوساز پل دیودی

پل دیود، که در زبان فارسی با نام‌های یکسوساز پل یا یکسوساز تمام موج دیودی نیز شناخته می‌شود، یک پیکربندی مدار الکترونیکی است که برای تبدیل جریان متناوب (AC) ورودی به جریان مستقیم (DC) خروجی استفاده می‌شود. این قطعه به دلیل کارایی بالا در یکسوسازی کامل موج ورودی، یکی از پرکاربردترین عناصر در منابع تغذیه الکترونیکی و تجهیزات قدرت است.

یک یکسوساز استاندارد برای سیستم‌های تک فاز، از چهار دیود تشکیل شده که به شکل خاصی (مدار پل) به یکدیگر متصل شده‌اند. عملکرد اصلی آن این است که بدون در نظر گرفتن قطبیت ورودی AC، یک قطبیت خروجی ثابت DC را تضمین می‌کند. در طول نیم سیکل مثبت ولتاژ ورودی، یک جفت دیود در حالت بایاس مستقیم و جفت دیگر در بایاس معکوس قرار می‌گیرند و جریان را از یک مسیر عبور می‌دهند. در نیم سیکل منفی، این وضعیت برعکس شده، اما جریان در خروجی همچنان در همان جهت قبلی قرار می‌گیرد و به این ترتیب، کل موج AC یکسو شده و به شکل یک سری نیم‌سیکل مثبت در خروجی ظاهر می‌شود. برای کاهش موج‌دار بودن (Ripple Factor) ولتاژ خروجی، معمولاً از خازن‌های صافی با ظرفیت بالا در خروجی پل دیود استفاده می‌شود که سطح ولتاژ DC را به مقدار نزدیک‌به ثابت هموار می‌سازد.

کاربردهای پل دیود در صنایع

یکسوساز در بسیاری از کاربردهای الکترونیکی و صنعتی به کار می‌رود، از جمله:

• • منابع تغذیه عمومی در مدارات الکترونیکی
• • شارژر باتری و مدارات شارژ
• • دستگاه‌های جوش و برش برای تأمین ولتاژ DC مورد نیاز بخش کنترل
• • تقویت‌کننده‌ها و مدارات صوتی
• • تجهیزات نورپردازی (LED)
• • اینورترها و مدارهای تبدیل انرژی
• • سیستم‌های UPS و تغذیه اضطراری
• • کاربرد در اتو ترانس (واریاک) برای تبدیل خروجی AC به DC در مدارهای تغذیه
• • استفاده در مدارات قدرت صنعتی و الکترونیک صنعتی

نحوه عملکرد پل دیود

در نیم سیکل مثبت موج AC، دو دیود (مثلاً D1 و D2) در حالت عبوری قرار می‌گیرند و جریان را از ورودی AC به بار عبور می‌دهند، در حالی‌که دو دیود دیگر معکوس بسته می‌شوند. در نیم سیکل منفی موج AC، دو دیود دیگر (مثلاً D3 و D4) فعال می‌شوند و جریان را به همان جهت از بار عبور می‌دهند، یعنی قطب خروجی تغییر نمی‌کند. در نتیجه، در هر نیم‌سیکل، جریان خروجی در جهت ثابت است.

انواع پل دیود یا یکسوساز تمام موج دیودی

آن‌ها را می‌توان بر اساس معیارهای مختلف همچون تعداد فاز، ساختار جریان و... دسته‌بندی کرد:

• • پل دیود تک فاز (معمول‌ترین حالت)
• • پل دیود سه فاز (برای مبدل‌های صنعتی و قدرت)

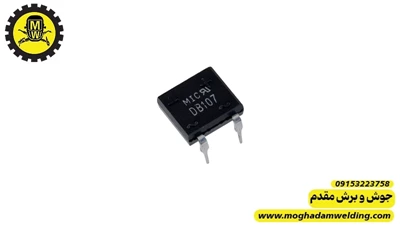

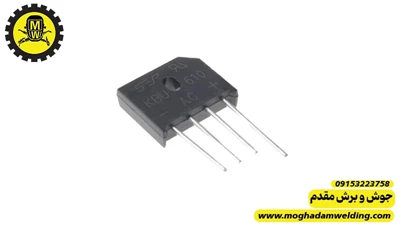

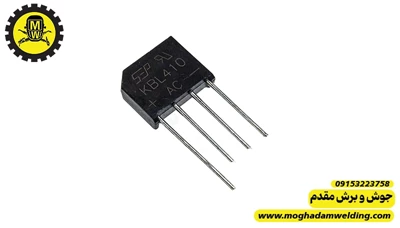

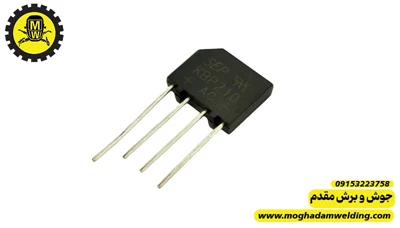

• • مدولار آماده (با پکیج واحد)
• • ساخته‌شده با دیودهای مجزا (چهار دیود مجزا)
• • توان پایین (مثلاً جریان حدود میلی‌آمپر تا چند آمپر)

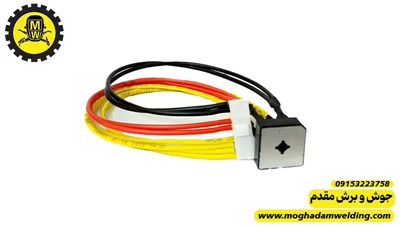

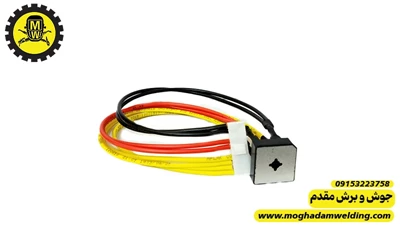

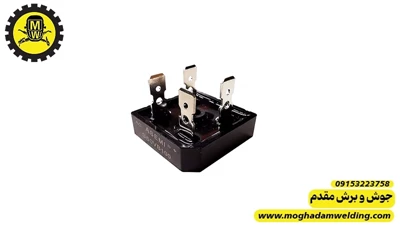

• • توان بالا (جریان بالا، مناسب کاربرد صنعتی)
• • معمولی سیلیکونی
• • سرعت بالا یا Schottky (در مدارهایی که نیاز به فرکانس بالا دارند)
• • ولتاژ معکوس بالاتر
• • با جریان مستقیم بیشتر

نکات مهم در انتخاب و خرید پل دیود صنعتی

برای انتخاب مناسب پل دیود باید به نکات زیر دقت کنید:

1. 1. ولتاژ معکوس کافی: ولتاژ معکوس نامی پل باید بزرگ‌تر از حداکثر ولتاژ معکوس انتظار رفته در مدار باشد (معمولاً کمی با حاشیه)
2. 2. جریان قابل تحمل: جریان DC مورد نیاز را محاسبه کرده و یکسوسازی را انتخاب کنید که توان تحمل آن از آن مقدار بیشتر باشد.
3. 3. افت ولتاژ و اتلاف توان: افت ولتاژ روی دیودها باعث گرمای اضافی می‌شود. مدل‌هایی با افت ولتاژ کم در توان بالا اهمیت دارند.
4. 4. نوع بسته‌بندی و خنک‌کاری: پل دیود باید در بسته‌ای باشد که بتوان آن را به هیت‌سینک متصل کرد اگر اتلاف توان زیاد باشد.
5. 5. سرعت سوئیچینگ (در کاربردهای فرکانس بالا): در کاربردهایی مثل تغذیه سوئیچینگ، پل دیود سریع یا Schottky ترجیح داده می‌شود.
6. 6. پایداری حرارتی و کیفیت ساخت: قطعات با کیفیت و استاندارد سبب عملکرد مطمئن‌تر در شرایط عملیاتی می‌شوند.
7. 7. مشخصات اضافی: اگر مدار دارای ولتاژ گذرا یا نویز الکتریکی است، یکسوساز پلی باید توانایی تحمل آن‌ها را نیز داشته باشد.

تولیدکنندگان معروف یکسوساز پل

در دنیا، برخی شرکت‌های مطرح در تولید پل دیود عبارت‌اند از Vishay، STMicroelectronics،DiodesIncorporated، ON Semiconductor،  Microsemi، Infineon  و غیره. در بازار ایران نیز برندهای محبوب و پرفروش شامل KBPC،MCC، KBPC3510 KBPC5010، Diotec، SEMTECH نمونه‌های وارداتی چینی معتبر هستند.

خرید و قیمت پل دیود از فروشگاه جوش و برش مقدم

 به عنوان یک فروشگاه اینترنتی متخصص در زمینه تعمیر، آموزش و فروش قطعات دستگاه جوش و برش، ما در جوش و برش مقدم درک عمیقی از نیازهای فنی شما داریم. شما عزیزان، چه یک فعال الکترونیک باشید که به دنبال خرید تک پل دیود برای پروژه‌های کوچک است و چه یک کارگاه تعمیرات که به دنبال خرید عمده قطعات الکترونیکی همچون خازن، مقاومت و... برای دستگاه‌های اینورتر صنعتی است، می‌توانید اطمینان داشته باشید که:

1. 1. کیفیت اورجینال: ما فقط پل دیودهای اصلی با تحمل جریان و ولتاژ واقعی را عرضه می‌کنیم تا از سلامت دستگاه شما حفاظت شود.
2. 2. مرجع تخصصی: تیم ما به عنوان متخصصان آموزش تعمیر دستگاه جوش و برش، می‌توانند شما را در انتخاب دقیق‌ترین مدل بر اساس نقشه مدار و نیازهای فنی دستگاه راهنمایی کنند.
3. 3. پوشش سراسری: اگرچه ما در مشهد مستقر هستیم، اما محصولات ما به سراسر شهرهای ایران ارسال می‌شود تا دسترسی به بهترین قطعات برای همه امکان‌پذیر باشد.
4. 4. قیمت رقابتی: ما تلاش می‌کنیم تا با حذف واسطه‌ها، ارزانترین قیمت پل دیودهای باکیفیت و تخصصی را به دست شما برسانیم.

یکسوساز پل یک قطعه مصرفی نیست، بلکه یک سرمایه‌گذاری در پایداری سیستم شماست. با انتخاب قطعه مناسب از یک مرکز فروش معتبر، عملکرد طولانی مدت تجهیزات خود را تضمین کنید.
