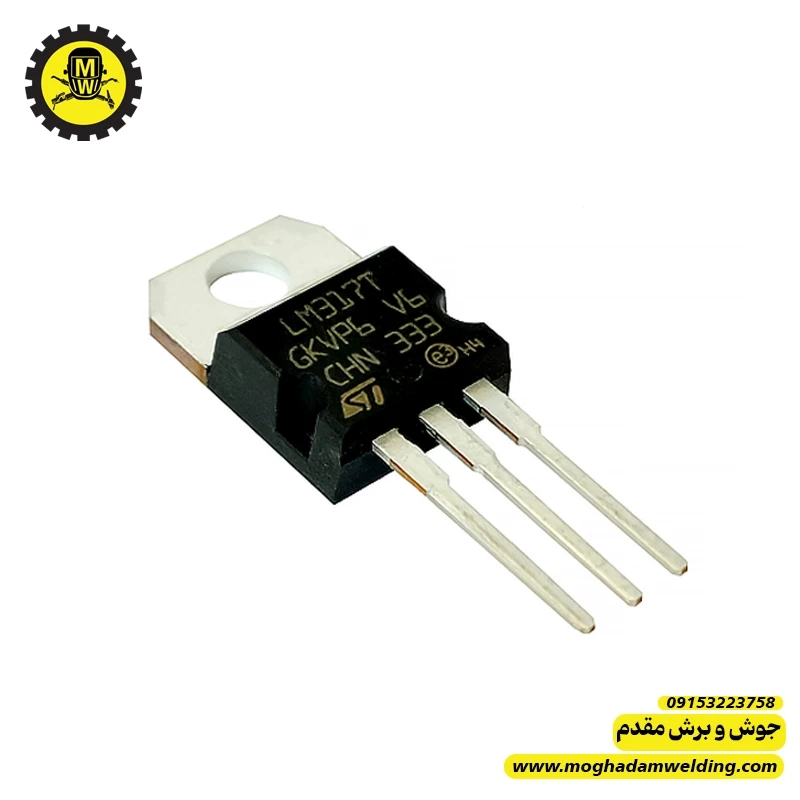

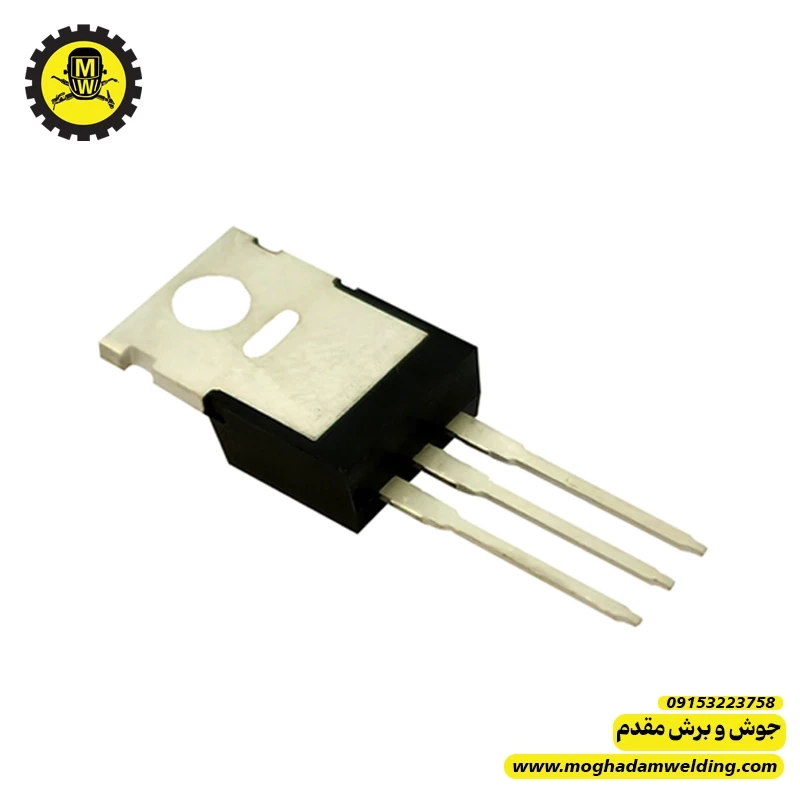

🔥 نقد و بررسی تخصصی آیسی رگولاتور LM317 اورجینال
🔹 معرفی آیسی LM317
آیسی LM317 یک رگولاتور ولتاژ قابل تنظیم است که میتواند خروجی ولتاژ را در بازه 1.25 ولت تا حدود 37 ولت (بسته به تغذیه ورودی) تنظیم کند. این قطعه جزء خانواده رگولاتورهای Three-Terminal است و بهخاطر سادگی طراحی و انعطافپذیری در پروژههای متعدد کاربرد دارد.
🔹 مشخصات فنی کلیدی
-
⚡ نوع: رگولاتور ولتاژ قابل تنظیم
-
🔋 ولتاژ ورودی: تا ~40V
-
🔌 ولتاژ خروجی: 1.25V تا 37V قابل تنظیم
-
📊 جریان خروجی: تا 1.5A (در صورت استفاده از هیتسینک)
-
🧠 ولتاژ مرجع داخلی: 1.25V
-
🌡 حفاظت داخلی: دارد (جریان بیشازحد و حرارتی)
-
📦 پکیج: TO-220 (رایجترین)
🔹 کاربردهای رایج LM317
آیسی LM317 یکی از انعطافپذیرترین رگولاتورهاست و در مدارهای زیر استفاده میشود:
✔️ منابع تغذیه قابل تنظیم
✔️ شارژر باتری
✔️ تثبیتکننده ولتاژ در بردهای کنترلی
✔️ بخشهای تغذیه در اینورتر و جوش
✔️ مدارهای آموزشی و پروتوتایپ
🔹 چرا نسخه اصل مهم است؟
نسخههای تقلبی یا بیکیفیت LM317 مشکلاتی مثل:
❌ ولتاژ خروجی ناپایدار
❌ حساسیت بالای حرارتی
❌ افت ولتاژ زیاد در بار
❌ عمر کوتاه
ایجاد میکنند.
نسخه اورجینال مزایای زیر را ارائه میدهد:
✔️ میزان ولتاژ خروجی دقیق مطابق دیتاشیت
✔️ عملکرد پایدار در دماهای مختلف
✔️ حفاظت داخلی مؤثر
✔️ عمر مفید بالا در کاربردهای صنعتی
🔹 عملکرد و ساختار در مدار
رگولاتور LM317 با استفاده از دو مقاومت خارجی (R1 و R2) میتواند ولتاژ خروجی دلخواه را تنظیم کند:
🔧 فرمول ولتاژ خروجی:
Vout = 1.25 × (1 + R2/R1) + Iadj × R2
این ویژگی باعث میشود تا بتوان با کمترین قطعات جانبی، رگولاتور قابلاعتماد و دقیق ساخت.
🔹 مزایای LM317 اورجینال
✅ پایداری ولتاژ در بارهای مختلف
✅ حفاظت داخلی در برابر جریان و حرارت بیشازحد
✅ پاسخ سریع به تغییر بار
✅ انعطافپذیری در طراحی مدار
✅ قابل استفاده در محیطهای صنعتی
🔹 موارد احتیاط و بهترین شیوه استفاده
⚠️ استفاده از هیتسینک مناسب برای جریانهای نزدیک به 1.5A
⚠️ چک کردن خروجی با مولتیمتر دقیق بعد از نصب
⚠️ انتخاب مقاومتهای با تلرانس پایین برای تنظیم دقیقتر ولتاژ
⚠️ در صورت نیاز به جریان بالاتر از 1.5A، استفاده از ماسفت/ترانزیستور کمکی
🔹 علائم کیفیت پایین یا تقلبی
🚫 ولتاژ خروجی غیرپایدار
🚫 داغشدن سریع
🚫 افت ولتاژ زیاد در بار
🚫 عملکرد متفاوت با دیتاشیت استاندارد
در این موارد، قطعه احتمالاً غیر اورجینال یا آسیبدیده است.
🔹 مناسب چه کاربردهایی است؟
👨🔧 تکنسینهای برد
📚 طراحان منابع تغذیه
🏭 تعمیرکاران صنعتی
⚡ پروژههای DIY و آموزشی
هر جایی که ولتاژ قابل تنظیم و پایدار نیاز باشد، LM317 انتخاب مناسبی است.
🔹 جمعبندی نهایی
آیسی رگولاتور LM317 اصل با پایداری بالا، دقت ولتاژ و حفاظت داخلی یکی از بهترین گزینهها برای طراحی و تعمیر مدارهای تغذیه و کنترلی است. استفاده از نسخه اورجینال، از خطاهای ولتاژ و خرابی قطعات دیگر جلوگیری میکند و عمر مدار را افزایش میدهد.
🔥✅ پیشنهاد ما برای خرید مطمئن:
برای تهیه آیسی رگولاتور LM317 اورجینال و تستشده مناسب کاربردهای حرفهای، با اطمینان از جوش و برش مقدم خرید کنید.
👉 جوش و برش مقدم
⚡ انتخاب حرفهایها در دنیای جوش و برش ⚡
